設備名稱：液壓機
又名：門面壓花機
品牌：山東百興
型號：Y78-20000t

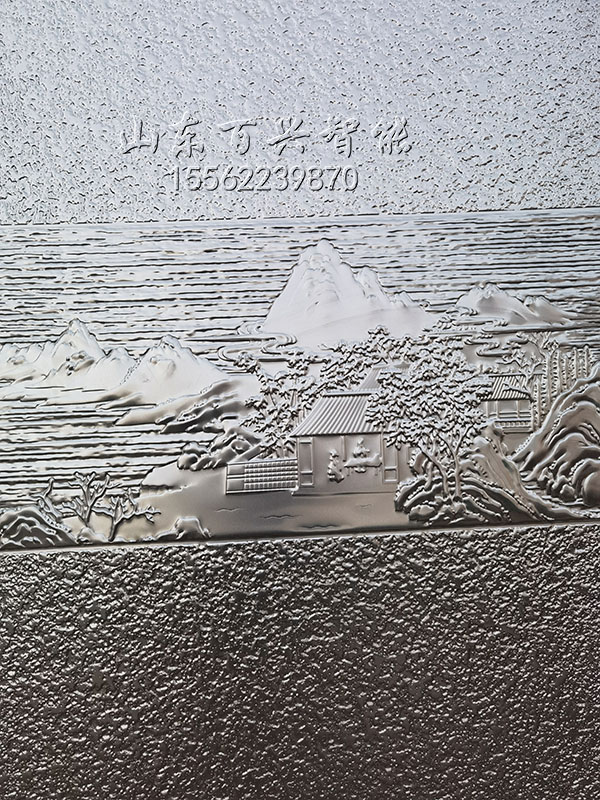

設備說明：本機為伺服數控液壓機，三梁八柱結構，主油缸6缸分布，適用于鑄鋁門、庭院門、大鐵門、不銹鋼門板的壓花成型，所壓門板圖案條理清晰，立體效果感好，美觀漂亮，是門業制造商的所用設備。
二、設備用途、使用條件
20000噸液壓機適用于適用于鑄鋁門、庭院門、大鐵門、不銹鋼門板的壓花成型，所壓門板圖案條理清晰，立體效果感好，美觀漂亮，是門業制造商的所用設備。本機的工作壓力，滑塊行程均可根據工藝需要在規定的參數范圍內調節。本機具有獨立的動力機構和電氣系統，并采用伺服數控控制，可實現手動，半自動二種操作方式。可實現定壓及定程兩種壓制方式。
設備使用條件：
1、設備工作區域溫度：0~45℃（±）
2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％
3、冷卻方式：水冷裝置
4、液壓系統使用介質：46號抗磨液壓油
三、設備主要技術參數
| 序號 | 項 目 | 單 位 | 規 格 | ||
| 1 | 公稱力 | KN | 200000 | ||
| 2 | 頂出力 | KN | / | ||
| 3 | 液體工作壓力 | Mpa | 25 | ||
| 4 | 滑塊有效行程 | mm | 600 | ||
| 5 | 頂出行程 | mm | / | ||
| 6 | 開口高度 | mm | 800 | ||
| 7 | 工作臺有效面積 | 左右（柱內） | mm | 2500 | |
| 前后（邊緣） | mm | 3600 | |||
四、設備主要結構
1、壓機主要由主機、液壓控制系統、電氣控制系統、潤滑系統和安全防護系統等組成。
機身由上橫梁、活動橫梁、下橫梁，4根立柱組成。
2、液壓系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成，借助于電氣控制系統完成對液壓機動作的控制。
3、潤滑系統采用獨立的稀油自動循環方式。
4、涂漆與防護
油漆顏色為乳白色，滑梁為橘紅色，也可根據客戶提供色板確定，壓機各零部件在涂漆前應除盡表面的氧化物、焊渣及油污，漆前處理表面應達到GB8923-88A-B Sa2.5級，之后涂裝環氧類防銹漆底和面漆，底、面漆漆膜厚度≥70um，出廠前應做好所有 外露加工面的防銹保護措施。
5、保護裝置
5.1 壓機設置急停按鈕，發生異常時按“按“急停”按鈕，包括電機均停止運行。
5.2雙手操作按鈕：雙手下行同步時限0.5~1S。
五、設備操作方式和工藝動作
1、設備的操作方式為：手動、半自動二種方式，由操作面板上的轉換開關進行選擇。保壓時間可以在0~999秒范圍內預置。
1.1、手動：按壓相應的功能按鈕，即相應完成一個動作，抬手動作繼續進行到底，但不發訊進行下一個動作。
1.2、半自動：按壓壓制按鈕，即可自動完成一個規定的動作循環。
六、主要配套元件選擇清單
| 序號 | 名稱 | 規格型號 | 生產廠家 |
| 1 | 油泵 | 江蘇恒源或伺服泵組 | |
| 2 | 電機 | 南京環球或伺服電機 | |
| 3 | 插裝閥 | 山東泰豐 | |
| 4 | 充液閥 | 山東泰豐 | |
| 5 | 電接點壓力表 | 江蘇無錫 | |
| 6 | 主要電器元件 | 德力西 | |
| 7 | 水冷器 | 東莞 | |
| 8 | 吸油濾油器 | 溫州精通 |
山東百興智能裝備有限公司坐落在“九省通衢，魯南明珠”之稱的班墨故里-滕州，滕州素有“機床之鄉”之稱，為中小型機床基地，北鄰孔子故里曲阜，南靠微山湖畔，是登泰山、游孔孟、看泉城的必經之地，滕州交通發達，京福高速、京滬鐵路、104國道貫穿全境。

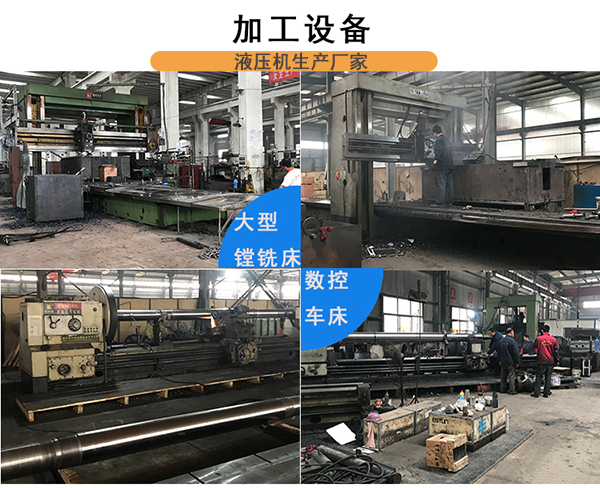

本公司集液壓機設計、制造、銷售與一體，生產制造：液壓機、液壓動力機械及元件制造、金屬切削機床制造、機床附件、機械零部件等：公司擁有大型數控鏜銑床、大型數控車床、搖臂鉆、銑床刨床、鋸床、彎管機等大型加工設備，擁有加工制造能力。
